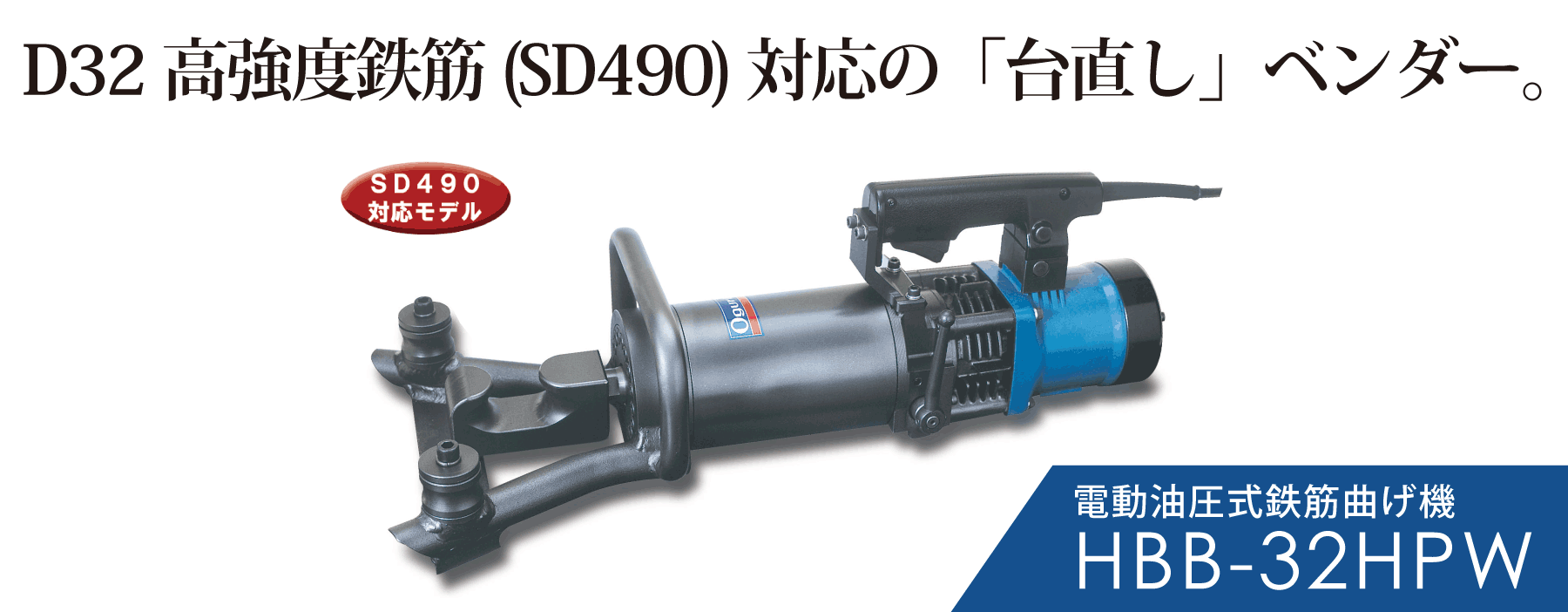

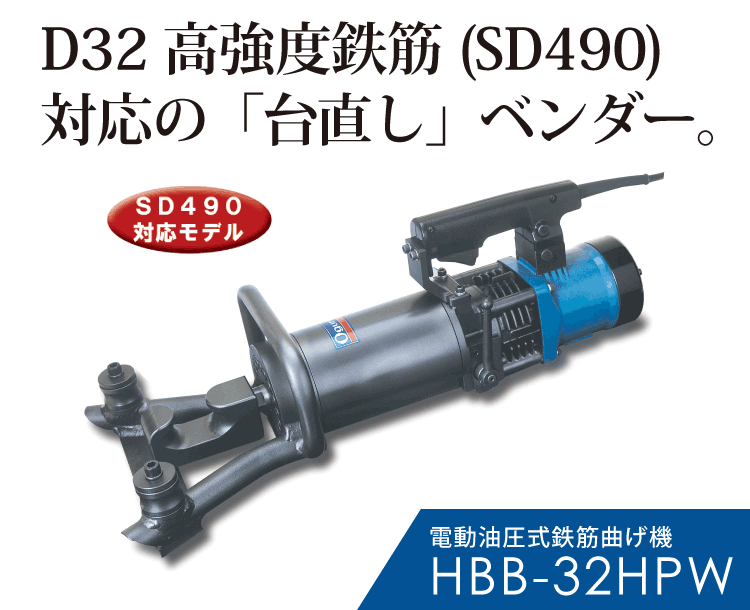

FEATUREHBB-32HPWの特長
- 新時代の工法が求める高強度鉄筋=SD490に完全対応。
- 油圧ポンプとワーク部が一体化した「台直し」ベンダー。
- 現場での「押し･引き曲げ」による修正加工が可能。
- 先端部が自在に旋回するため、現場での臨機応変な対応が可能。
OTHER INFOその他の特徴
■押し曲げ時A寸法
■引き曲げ時A寸法
| 「押し･引き曲げ」の場合の必要寸法 (A寸法) | |
|---|---|
| 45°曲げ | 90°曲げ |
| 180mm以上 | 385mm以上 |
■加工参考図
| 鉄筋径 | 最大可能曲げ角度 (押し･引き) | 最小必要修正角度 (押し･引き) | |
|---|---|---|---|
| ローラー付き | ローラーなし | 標準品ベンディングフック | |
| D13 | 82° | 90°は得られず鈍角になります。 | 125° |
| D16 | 78° | 130° | |
| D19 | 69° | 135° | |
| D22 | 65° | 137° | |
| D25 | 65° | 90° | 138° |
| D29 | - | 85° | 145° |
| D32 | - | 80° | 147° |
SPECIFICATIONSHBB-32HPW 仕様
| モーター | 単相100V 1330W 50/60Hz 回二重絶縁 |
| 質量 | 25.4kg |
| 本体外形寸法 | 670 (L) x 302 (W) x 219 (H) mm |
| 曲げ速度 | 90°曲げ (D32) 押し曲げ 約16.0秒 引き曲げ 約15.0秒 |
| 曲げ能力 | 鉄筋径D32 (SD490相当品: 620N/mm2 (63kgf/mm2)) |
| 90°曲げ時最小床上高さ | 押し曲げ 約495mm 引き曲げ 約185mm (床から鉄筋までの内寸) |
| 標準付属品 | ローラー (2個), 六角棒レンチ (8), スパナ (24), 商品ケース |
| オプション | 修正用ベンディングフックC (90°用) |
| 定価 | 340,000円 (税別) |
